Czyszczenie / wymiana przepustnicy ASTRA H Z14XEP 90KM

Potrzebne będzie:
- Nowa uszczelka korpusu przepustnicy nr. GM 24420537
- Nasadka lub klucz płasko-oczkowy 7mm do odkręcenia obejm
- Bit/wkrętak torx T30 do odkręcenia przepustnicy
- Kombinerki / szczypce do opasek taśmowych
- Benzyna ekstrakcyjna lub inny specyfik do czyszczenia z nagaru I brudu
- Szmatki, pędzelek
- Opcjonalnie klucz dynamometryczny

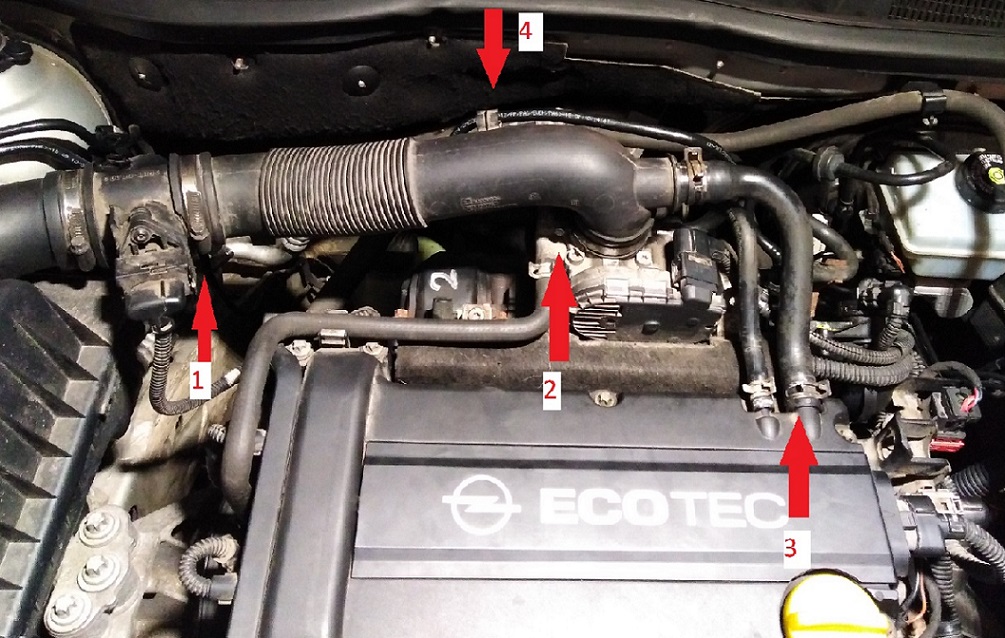

Zaczynamy od poluzowania nasadką lub kluczem 7mm dwóch obejm na przewodzie dolotowym powietrza (na rys. nr. 1 przy przepływomierzu i nr. 2 przy króćcu przepustnicy). Następnie kombinerkami zsuwamy obejmę nr. 3 i ściągamy przewód odmy. Odczepiamy też z zaczepów przewód odpowietrzania zbiornika paliwa (4) I demontujemy uwolniony w ten sposób przewód dolotowy powietrza.

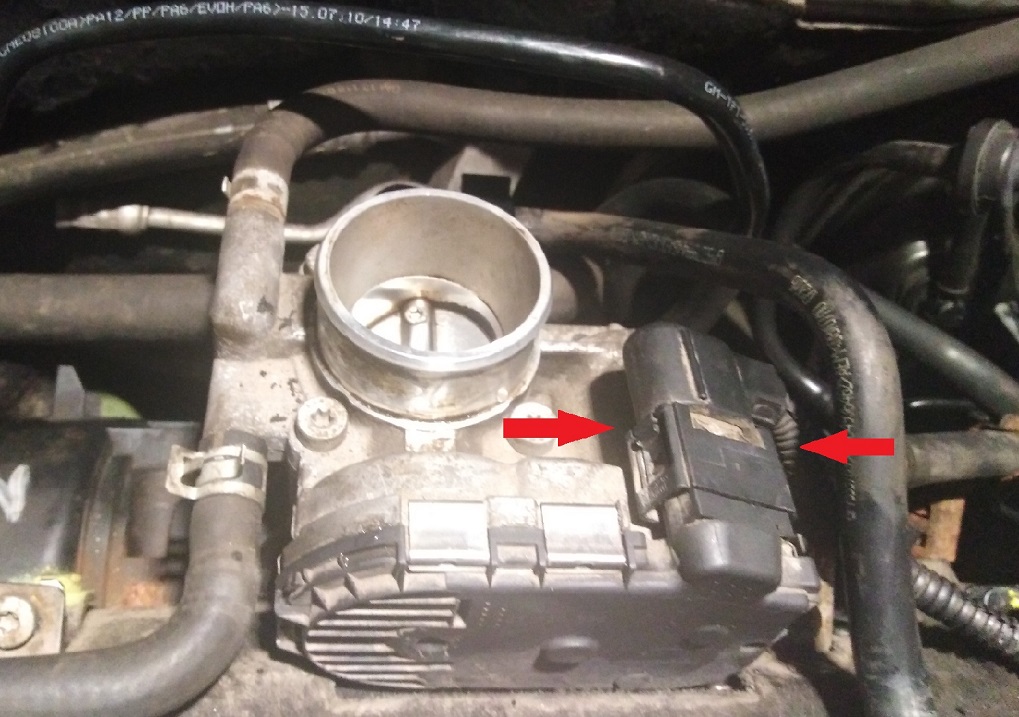

Następnie odpinamy wiązkę przewodów (wciskamy z obu stron zatrzaski i ściągamy wtyczkę).

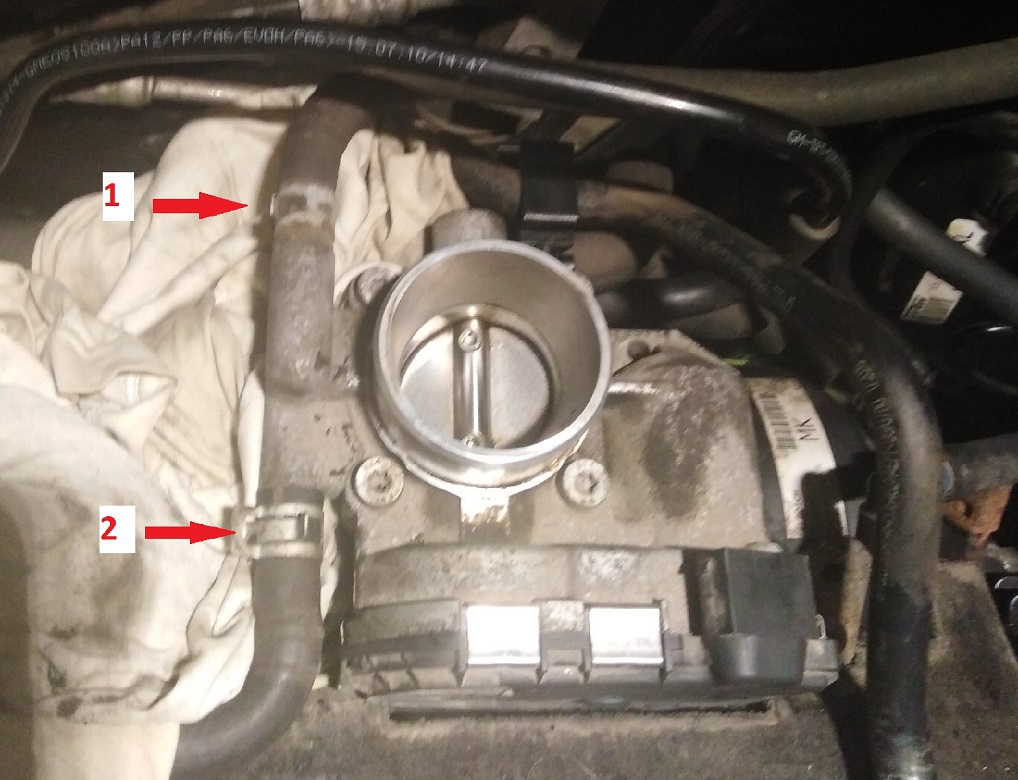

Następnie podkładamy kawałek szmatki pod przewody płynu chłodzącego, kombinerkami zsuwamy obejmy 1 I 2 I ściągamy przewody z króćców, uważając na resztki płynu wylewającego się z przewodów. Uwaga płyn może być gorący i można się poparzyć!!! Przewody zaczepiamy gdzieś żeby nam nie przeszkadzały.


[soltys_viara]

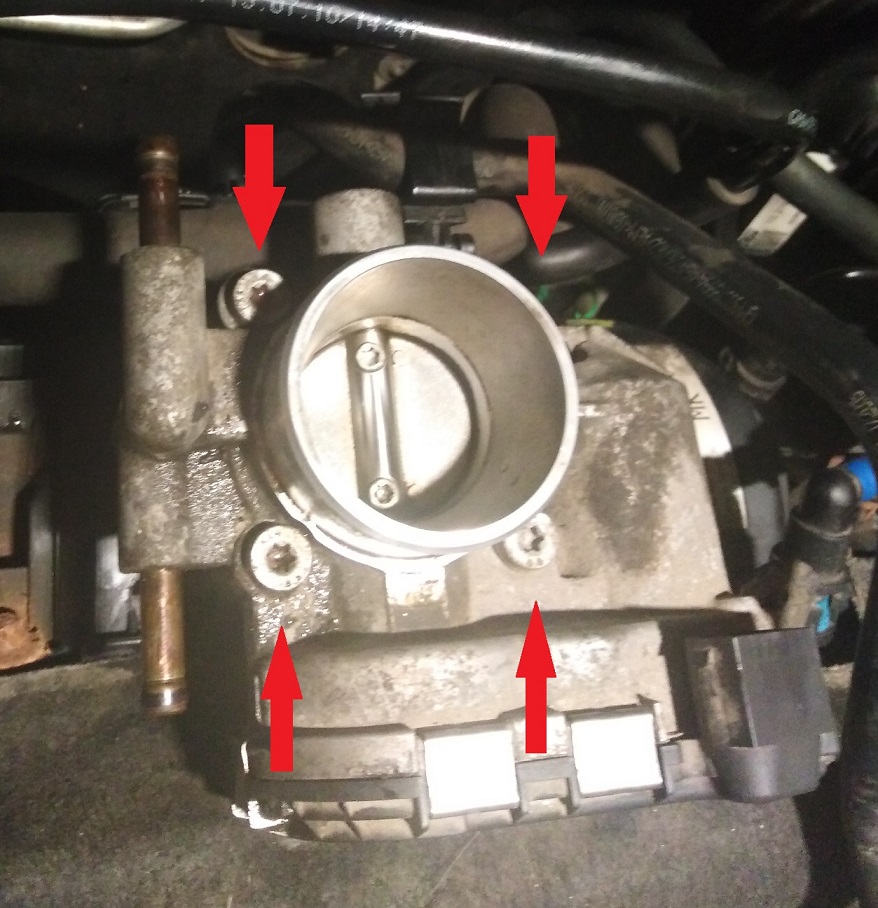

Następnie wkrętakiem torx T30 odkręcamy cztery śruby I zdejmujemy przepustnice.

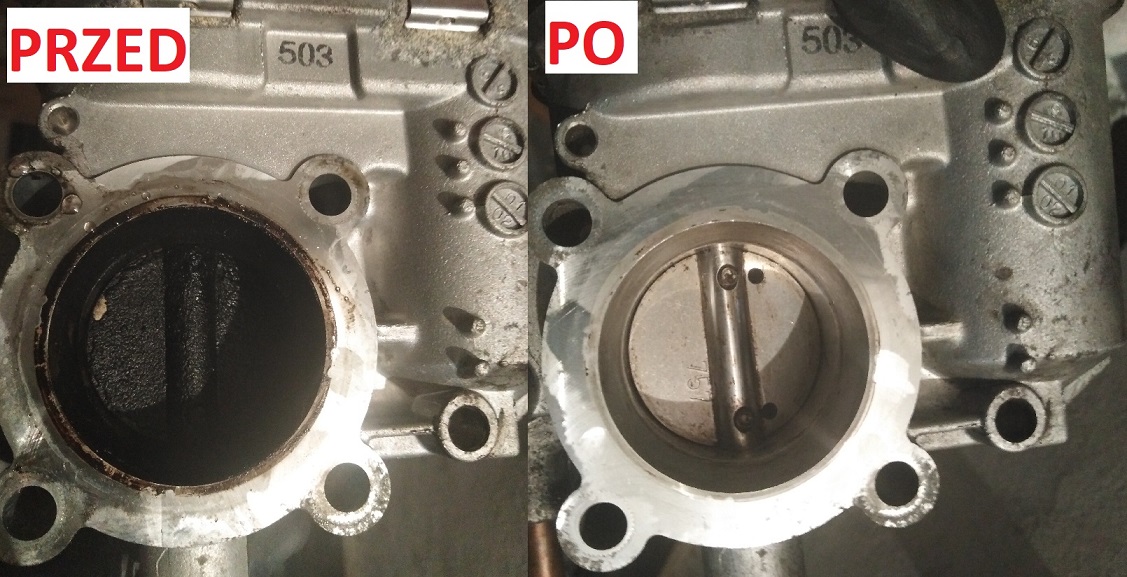

Przepustnica od góry wyglądała całkiem czysto, natomiast od dołu była cała zanagarowana. Bierzemy pędzelek, szmatkę benzynę lub inny zmywacz I czyścimy wszystko dokładnie. Efekt poniżej:


Po czyszczeniu składamy wszystko do kupy. Wyciągamy starą uszczelkę z kolektora ssącego I dajemy nową.


Przepustnicę przykręcamy momentem 8Nm. Naciągamy przewody od płynu chłodniczego na króćce. Podpinamy wtyczkę. Nakładamy przewód dolotowy powietrza (należy zwrócić uwagę na wycięcia na przewodzie) I dokręcamy obejmy. Naciągamy przewód od odmy I blokujemy obejmą. Zaczepiamy przewód odpowietrzania zbiornika.

[soltys_viara]

Następnie należy przeprowadzić proces adaptacji przepustnicy, który polega na tym, że włączamy zapłon (nie wolno uruchomić silnika) na min 30s. Proces ten można usłyszeć, po włączeniu zapłonu otwieramy maskę i po parunastu sekundach z okolic przepustnicy będą słyszalne dźwięki tak jakby przełączanych styków.

Zalecane jest tez odpowietrzenie układu chłodzenia. Robimy to następująco:
- wyłączamy klimatyzację (w przypadku climatronica ustawiamy na tryb ECO)
- uzupełniamy poziom płynu do poziomu dolnego przewodu przy zbiorniku wyrównawczym
- zakręcamy korek zbiornika wyrównawczego
- uruchamiamy silnik
- utrzymując obroty silnika na poziomie maks 2500 rozgrzewamy go do momentu załączenia się wentylatora na pierwszy bieg
- po załączeniu wentylatora przez dwie minuty utrzymujemy obroty silnika na poziomie ok 2000 - 2500, w tym czasie następuje odpowietrzenie układu
- gasimy silnik I gdy ostygnie sprawdzamy poziom płynu, powinien sięgać do napisu KALT/COLD

Przy okazji czyszczenia przepustnicy można też od razu przeczyścić przewody od odmy. Zdejmujemy trzy obejmy i ściągamy dwa gumowe przewody.


Drugi koniec tego cieńszego doprowadzony jest do kolektora ssącego, jest on porostu naciągnięty na króciec (nie ma tam żadnej obejmy). Grubszy z przewodów można próbować czyścić poprzez przeciągnięcie szmatki, z cieńszym to już nie przejdzie. Ja przeczyściłem je tak, że zatkałem jeden koniec przewodu palcem, przez drugi wlałem trochę benzyny ekstrakcyjnej, zatkałem i przelewałem kilka razy benzynę w wężu z jednego końca w drugi. Wylałem, nalałem czystej I powtórzyłem 2-3 razy. Po czyszczeniu naciągamy węże i obejmy i gotowe.

Dziękuję za uwagę
