Problem z kostką drzwi przednich...

[Kamil Sobieraj]

Mam Astre H przed liftową
Po stłuczce zakupiłem w zamian za powyginane drzwi przednie pasażera nowe ale od modelu po liftowego w tym samym kolorze drzwi....
kostka w moim słupku jest okrągła a w drzwiach po liftowych prostokątna.... zamierzam dokupić wiązkę słupka od poliftowego modelu i polutować.... tylko kto mi podpowie co z czym polutować może ktoś ma jakiś schemat kostki przed i po lifcie ???

[marcin81]

Masz elektryczne lusterka? Pytam bo mam na zbyciu komplet instalcji drzwi z prostokatną wtyczką z tym, że wiązka jest bez elektrycznych lusterek. Odałbym za koszt przesyłki.

[Kamil Sobieraj]

niestety mam el. lusterka ....... ale ja potrzebuje wiązkę prostokątną od słupka do drzwi ... na allegro znalazłem ale mają kable tak blisko przelotki ucięte że strach to lutować.....

pytanie czy kolory kabli w wersji przed i po liftowej są takie same ??!?!

[marcin81]

Sorry, źle zrozumiałem.

[Kamil Sobieraj]

kto wie jak wyjąć piny z tego złącza ???



w starych przed liftowych i w nowych po liftowych są te same kolory kabli ale różne zakończenie okrągłe vs prostokątne
w wiązce zakupionej na allegro PO LIFTOWEJ prostokątnej mam całkiem inne kolory.... i nie w tych samych miejscach piny

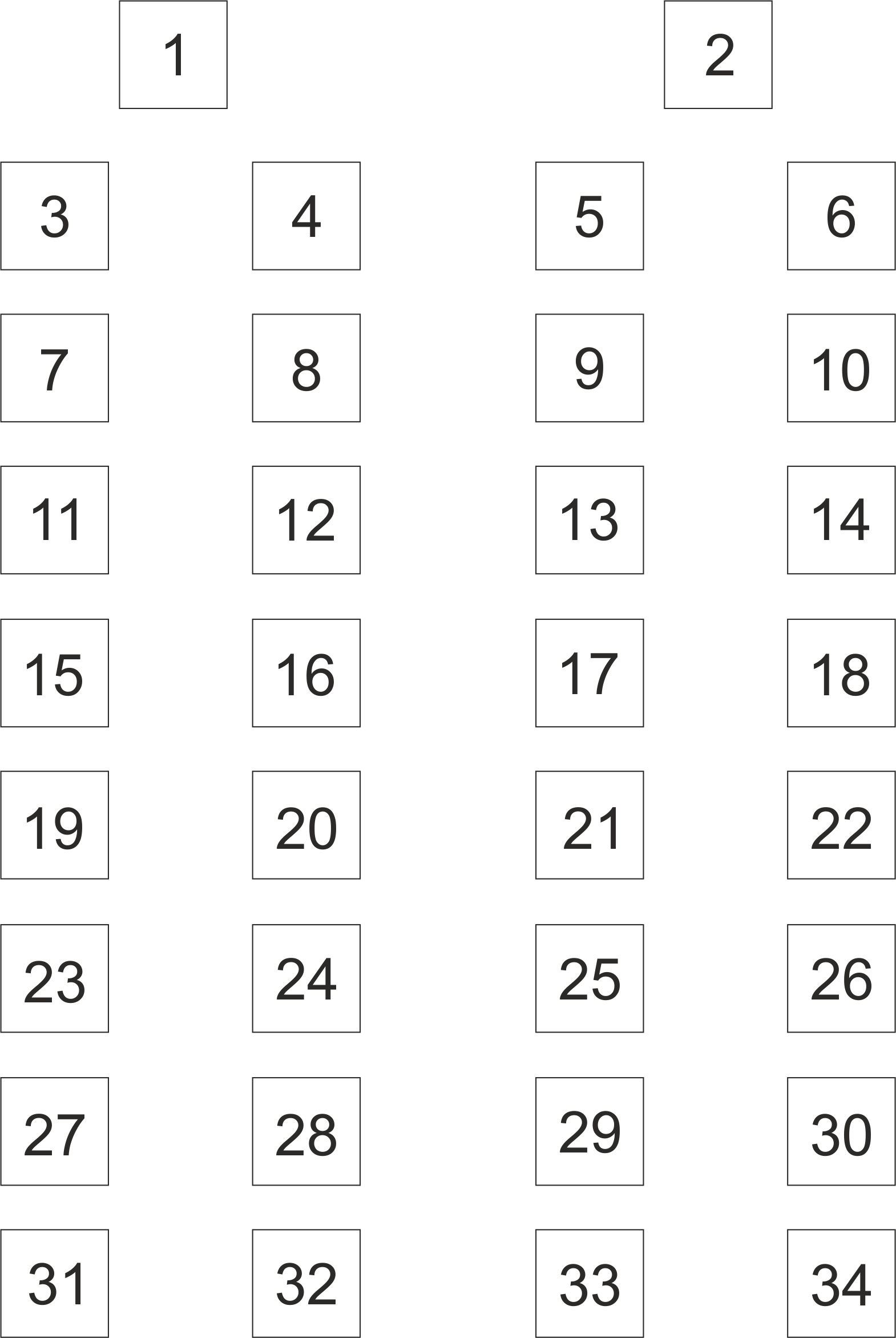

Witam troszkę złe... złącze prostokątne w słupku: kupione na ALLEGRO 14 pinów...

w drzwiach: tych nowych ... 15 pinów...
1 Brązowy Gruby Masa Mechanizm szyb i dale do innych..
2 Czerwony Gruby Mechanizm szyb
3 szary ZAMEK
4 BRAK
5 biały ZAMEK
6 Czerwony cienki ZAMEK
7 żółty Głośniki
8 brązowo - czarny Mechanizm szyb
9 żółto 80% - brązowy 20% włącznik el. szyb
10 żółto - zielony włącznik el. szyb
11 zielono - czarny LUSTERKO
12 brązowy cienki LUSTERKO
13 niebiesko - czarny LUSTERKO
14 Brązowo 80% - żółty 20% Głośniki
15 czarny włącznik el. szyb
16 BRAK
17 BRAK
18 Biało - czarny LUSTERKO

[Kamil Sobieraj]

no i się problem rozwiązał ... metalowe piny z okrągłej kostki są identyczne z pinami z prostokątnej kostki
za pomocą igły z maszyny do szycia (igła musi być złamana w miejscu gdzie wchodzi nić )i sporej ilości czasu udało prze-pinować kostkę z jednej na drugą bez lutowania... czas to 2,5 h
narzędzia:

- igła z maszyny do szycia (pasuje ORANGE 14 gdyż jest lekko poszerzana w miejscu gdzie wchodzi nić dzięki czemu po przekręceniu metalowe skrzydełka ładnie się chowają i można wyjąć pin bez problemu )
- kombinerki ( by móc obracać igłą ..)
- taśma izolacyjna (do oklejania wyciągniętych pinów)
- płaski lekko wygięty śrubokręt
- torx do boczków "15"

demontujemy boczek by mieć lepsze dojście do kostki z drzwi....
demontujemy plastiki nadproża w środku ...
wyciągamy od środka starą kostkę ze słupka...
obie wiązki trzeba rozbebeszyć z taśm izolacyjnych gum i t p....
wypinamy ze starej kostki ważne by igłę włożyć najpierw płaską stroną do pinu, dopchnąć do końca i przy pomocy kombinerek przekręcić do momentu gdy usłyszymy "klik" wtedy wyciągamy igłę i czynność powtarzamy z drugim skrzydełkiem...
oklejamy taśmą izolacyjną
przeciągamy przez nową gumę wpinamy w właściwe miejsce w nowej kostce...
składamy kostki do kupy montujemy co mamy do zmontowania

ważna by złamać w miejscu na nić

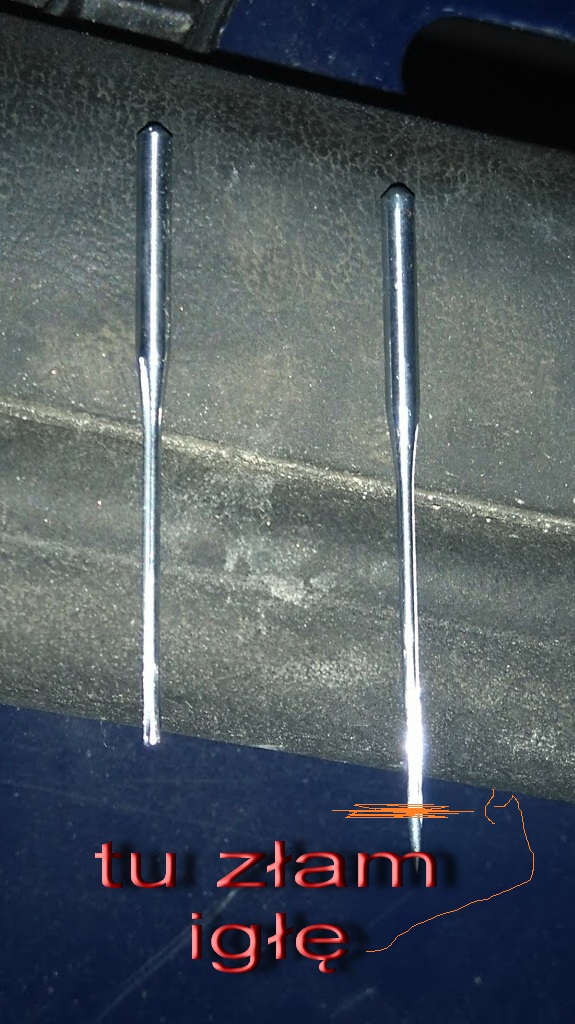

2 igły do pinów ok.jpg (212.07 KiB) Przeglądane 11260 razy

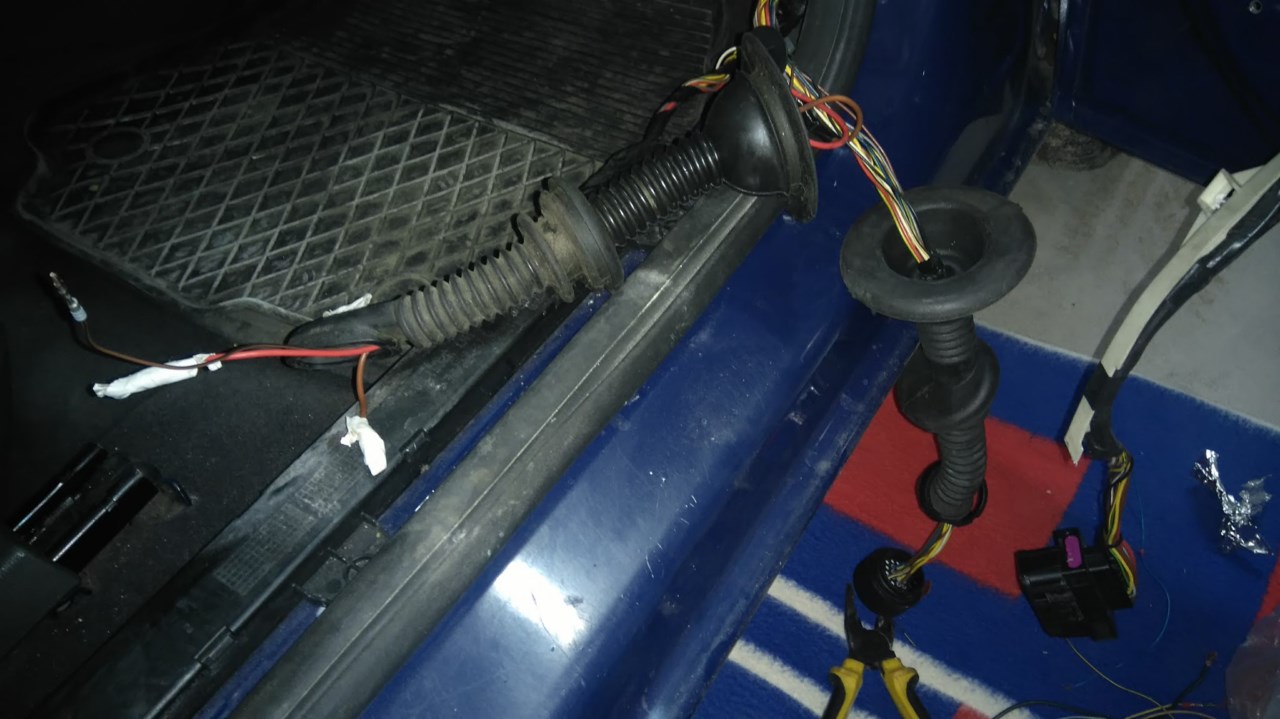

przeciskanie przez gumy.jpg (140.25 KiB) Przeglądane 11260 razy

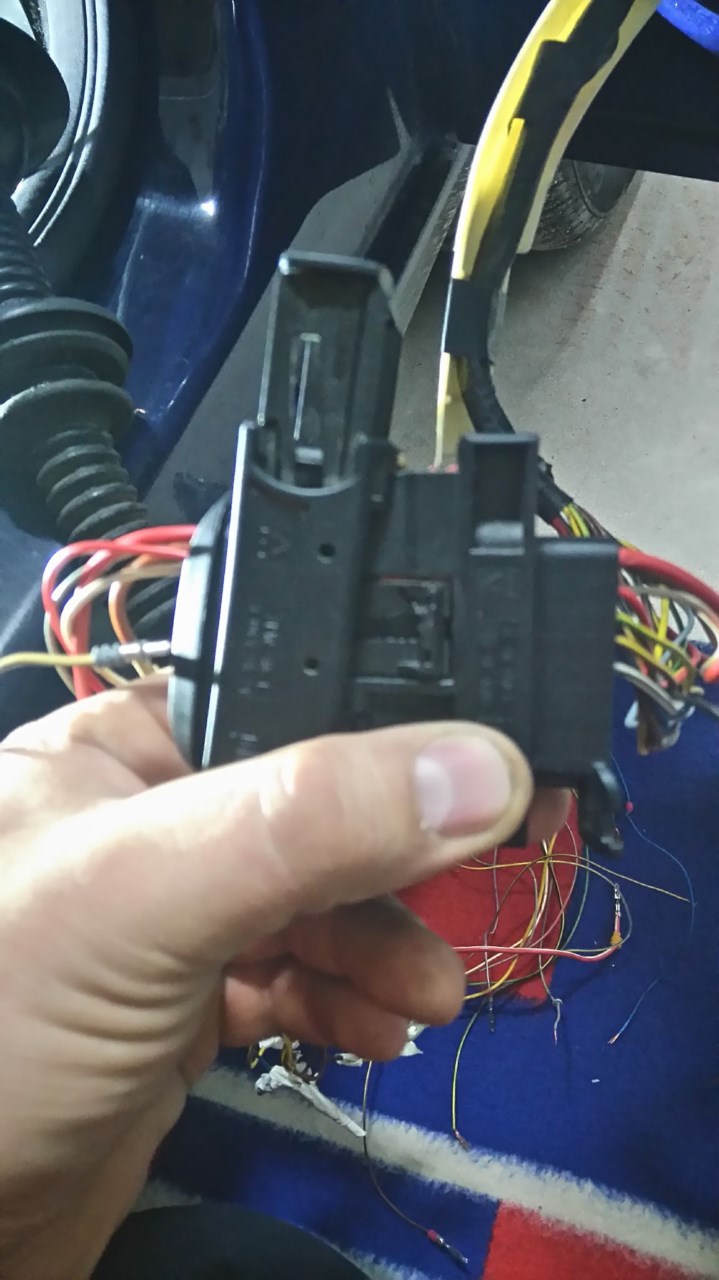

test zgodności nowej kostki.jpg (123.41 KiB) Przeglądane 11260 razy

[Radzik]

elo,
Mam ten sam problem,tzn zakupiłem kompletne drzwi w tym samym kolorze lecz po lifcie. Mozesz opisac połozenie kabli w starej wtyczce wzgledem nowej wtyczki?

dzieki i pozdrawiam
Radzik
